Las principales compañías del sector oil & gas están modernizando sus procesos de inspección en múltiples instalaciones de producción y transporte de hidrocarburos. El objetivo es mejorar la seguridad, reducir el tiempo dedicado a inspecciones manuales y habilitar la monitorización remota de infraestructuras críticas.

En este contexto, soluciones como DJI Dock 3, combinadas con drones de la Serie Matrice 4D, están permitiendo automatizar operaciones de inspección en campos petrolíferos, instalaciones de producción y corredores de tuberías.

Desde redes de oleoductos hasta instalaciones activas de producción, diferentes despliegues en clientes han demostrado cómo los sistemas drone-in-a-box pueden transformar la operativa en una de las industrias más exigentes del mundo.

Por qué la automatización es clave en operaciones Oil & Gas

Tradicionalmente, las inspecciones en campos petrolíferos requieren que los equipos técnicos recorran largas distancias en vehículo, muchas veces en condiciones meteorológicas adversas y atravesando terrenos complicados. Estas patrullas manuales consumen mucho tiempo, implican riesgos para el personal y proporcionan una visión limitada del estado real de las infraestructuras.

La introducción de soluciones como DJI Dock 3 ha cambiado este modelo operativo. Gracias a misiones de drones automatizadas y repetibles, ahora es posible capturar imágenes térmicas y visuales de forma continua durante todo el día.

Mediante el despliegue de varias estaciones DJI Dock 3 distribuidas en la red de producción, muchas compañías han conseguido:

• Reducir los kilómetros recorridos por equipos de inspección.

• Mejorar la consistencia de las inspecciones.

• Detectar anomalías antes de que se conviertan en incidentes costosos.

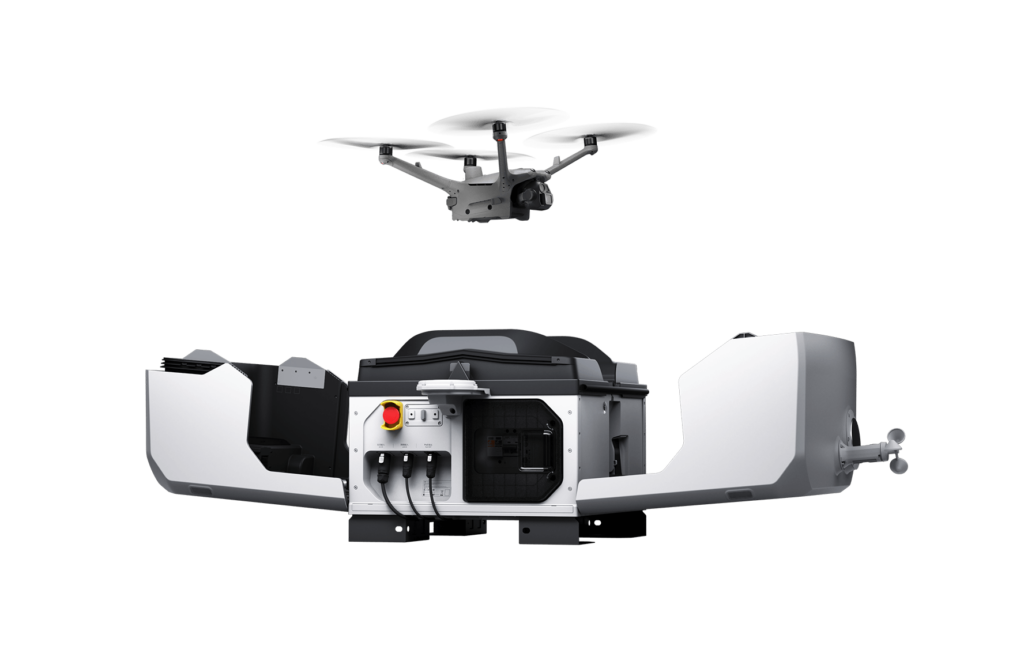

Instalación del sistema DJI Dock 3

En la mayoría de despliegues industriales, el DJI Dock 3 se instala sobre una base de hormigón reforzado, con alimentación eléctrica dedicada de 120 V AC (10 A) y conectividad mediante internet satelital.

Este tipo de configuración permite operar el sistema incluso en ubicaciones remotas donde no existe infraestructura de telecomunicaciones convencional.

Además, es recomendable elevar ligeramente el Dock para minimizar la acumulación de polvo y mejorar la ventilación del sistema.

Elementos clave a tener en cuenta en la instalación

Selección del emplazamiento

Es fundamental elegir ubicaciones con trayectorias de vuelo despejadas hacia oleoductos, instalaciones o puntos de inspección. Posicionar el DJI Dock 3 cerca de los activos reduce el tiempo de tránsito y maximiza la cobertura de cada misión.

Estudios de radiofrecuencia

La realización de estudios RF y análisis del entorno permite optimizar la ubicación del Dock y de estaciones de retransmisión D-RTK 3, garantizando comunicaciones estables.

Gestión y seguridad de los datos

Muchas compañías energéticas utilizan almacenamiento local por motivos de seguridad. En estos casos se emplean servidores on-premise o soluciones como FlightHub 2 AIO. También se aplican arquitecturas híbridas que combinan almacenamiento local con sincronización selectiva en la nube.

Además, es habitual integrar FlightHub 2 con sistemas GIS como ESRI para superponer rutas de inspección sobre infraestructuras enterradas.

Mantenimiento en entornos extremos

Los entornos petrolíferos suelen ser polvorientos y con temperaturas elevadas. Por ello es recomendable establecer rutinas de mantenimiento que incluyan limpieza periódica de entradas de aire y revisiones de sellado.

También es conveniente definir protocolos de calibración que tengan en cuenta factores ambientales como calor reflejado o humedad en el terreno, mejorando la consistencia de los datos recogidos.

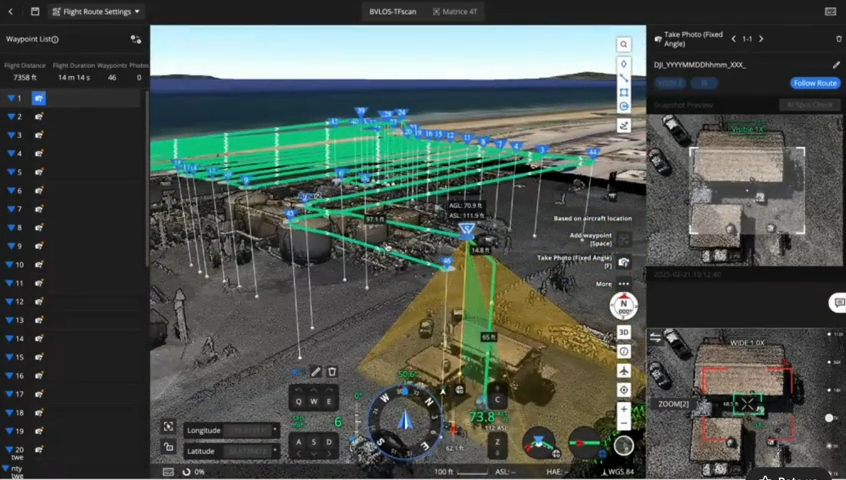

Planificación de rutas en FlightHub 2

La planificación de misiones en FlightHub 2 es un elemento clave para realizar inspecciones fiables en instalaciones petrolíferas complejas.

A diferencia de vuelos simples entre dos puntos, las inspecciones industriales suelen seguir trazados irregulares: oleoductos, infraestructuras lineales, instalaciones de producción o zonas industriales completas.

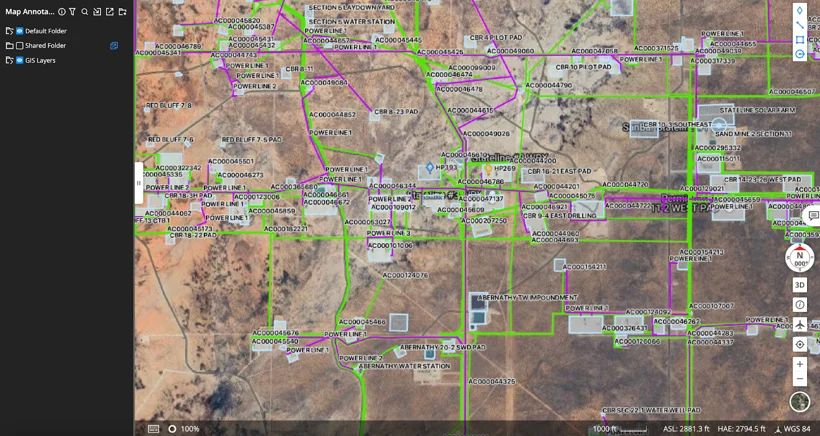

Paso 1: Importación de datos GIS

Las compañías de oil & gas suelen importar capas GIS en FlightHub 2 para facilitar la planificación de misiones.

Entre los datos más habituales se encuentran:

• Oleoductos de crudo

• Tuberías de CO₂

• Líneas de agua o slurry

• Pozos

• Instalaciones de procesamiento

• Tanques de almacenamiento

• Redes eléctricas

• Carreteras de acceso

Estos datos suelen importarse desde bases GIS corporativas en formato KML o KMZ, permitiendo visualizar las infraestructuras directamente en el mapa de FlightHub 2.

Paso 2: Crear misiones alineadas con los activos

Una vez cargadas las capas GIS, los operadores dibujan las rutas de vuelo directamente sobre el mapa.

Para infraestructuras lineales como tuberías enterradas o conducciones superficiales se utilizan Linear Missions, donde el dron sigue el eje de la infraestructura capturando datos de forma constante.

Este enfoque permite detectar:

• fugas

• pérdida de vegetación

• erosión

• anomalías térmicas

En instalaciones industriales o plataformas de producción se utilizan Area Missions, donde se delimita el perímetro y el sistema genera automáticamente patrones de captura sistemática.

También se pueden realizar panoramas o misiones waypoint para inspecciones generales.

Paso 3: Configuración de los parámetros de misión

Tras definir la ruta, se configuran los parámetros de captura:

• Altitud de vuelo

• Ángulo del gimbal

• Intervalo de captura de imágenes

• Solape de fotografías

• Comportamiento de retorno a base

En inspecciones de fugas, la cámara térmica suele ser prioritaria para detectar diferencias de temperatura. En tuberías enterradas se analiza principalmente la imagen RGB, buscando patrones de vegetación alterada.

Las instalaciones industriales suelen inspeccionarse combinando:

• térmica

• RGB

• zoom de alta resolución

Esto permite verificar válvulas, tanques, separadores, tapas de medición o interferencias de fauna.

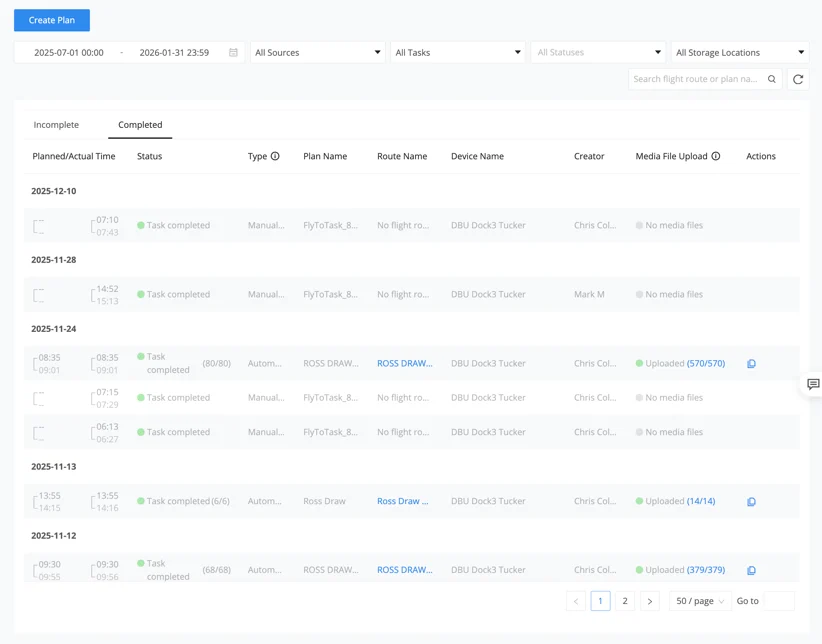

Paso 4: Creación de misiones reutilizables

Una vez optimizada la misión, se guarda en la Task Plan Library de FlightHub 2 como plantilla reutilizable.

Esto es especialmente importante en el sector energético, donde las inspecciones pueden realizarse:

• diariamente

• semanalmente

• cada pocas horas en tuberías reguladas

En lugar de recrear rutas de vuelo cada vez, el operador simplemente ejecuta la misión desde el Dock con un solo comando.

Cómo funciona el sistema DJI Dock 3

Los sistemas DJI Dock 3 pueden realizar inspecciones programadas o activadas por alarmas.

Fase de despliegue

El equipo instala el Dock, verifica la conectividad y carga las misiones planificadas en FlightHub 2.

Vuelo automatizado

Cuando se activa una misión programada o una alerta, el dron despega automáticamente, captura imágenes térmicas y visuales y regresa a la estación para recargarse.

Las misiones también pueden activarse por:

• alertas meteorológicas

• detección de anomalías mediante IA

• sensores externos conectados mediante API

Procesamiento de datos

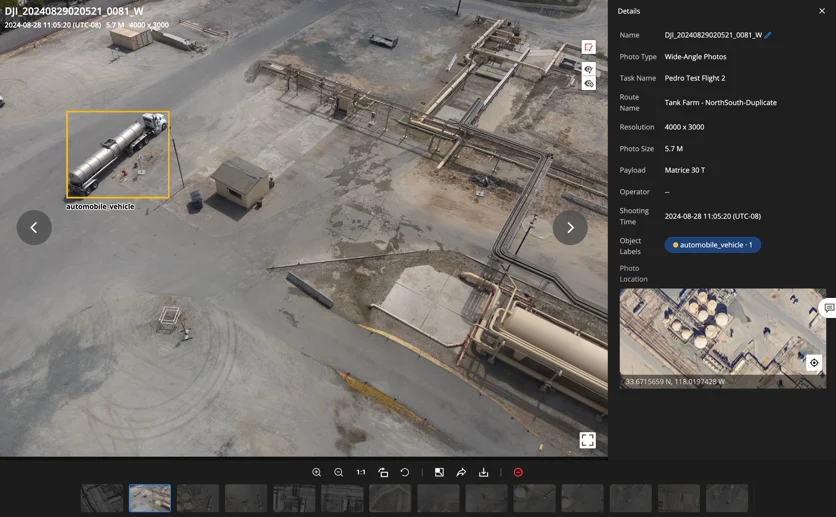

Las imágenes se almacenan en FlightHub 2 y, en muchos casos, se analizan mediante plataformas internas de inteligencia artificial.

Toma de decisiones

Si se confirma una anomalía, el personal se desplaza directamente al punto afectado, evitando inspecciones innecesarias.

Este flujo de trabajo convierte inspecciones que antes requerían varias horas en misiones automatizadas de apenas 15 minutos.

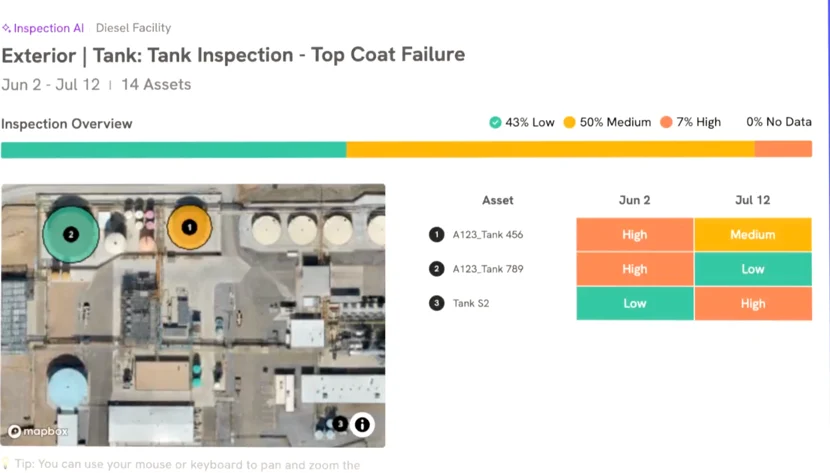

Integración de inteligencia artificial en inspecciones

Cada vez más operadores del sector energético están integrando los datos del DJI Dock 3 con plataformas externas de inteligencia artificial para análisis avanzado.

Estas herramientas permiten crear representaciones digitales de activos —conocidas como visual twins— combinando imágenes térmicas y visuales sobre modelos 3D geolocalizados.

Esto facilita la detección automática de:

• corrosión

• fugas

• degradación estructural

• fallos operativos

Aplicaciones del DJI Dock 3 en el sector energético

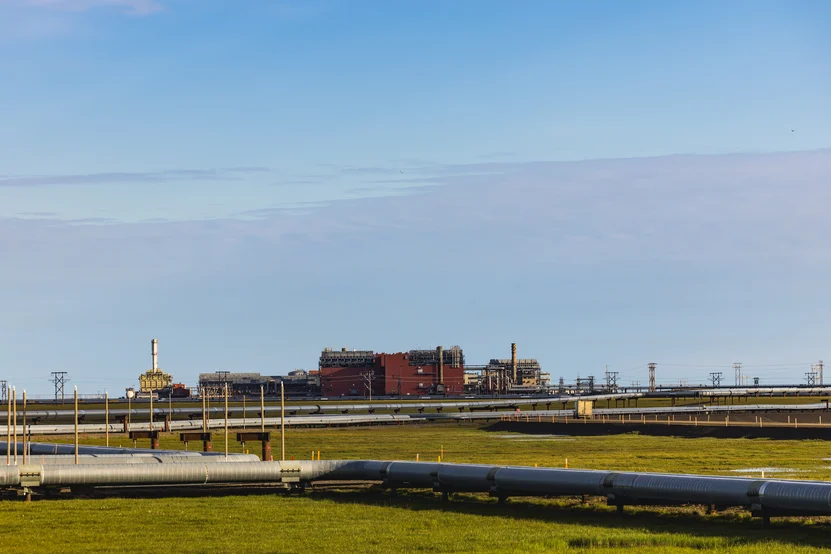

Monitorización de oleoductos

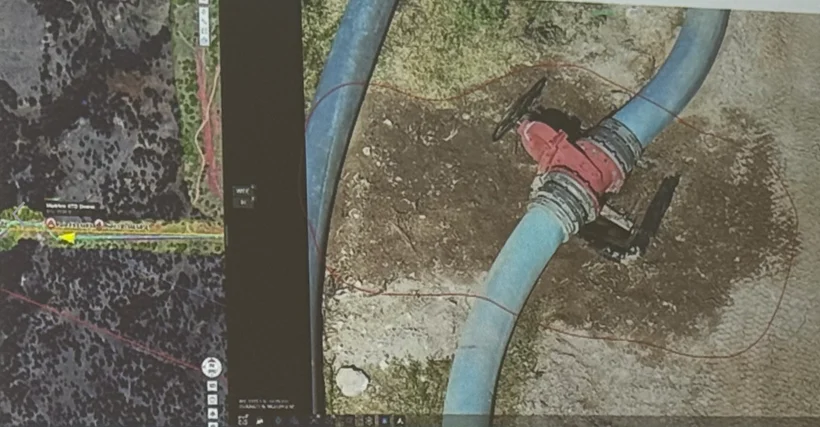

Las tuberías enterradas o superficiales pueden inspeccionarse de forma autónoma cada pocas horas, detectando erosión, pérdida de vegetación o fugas.

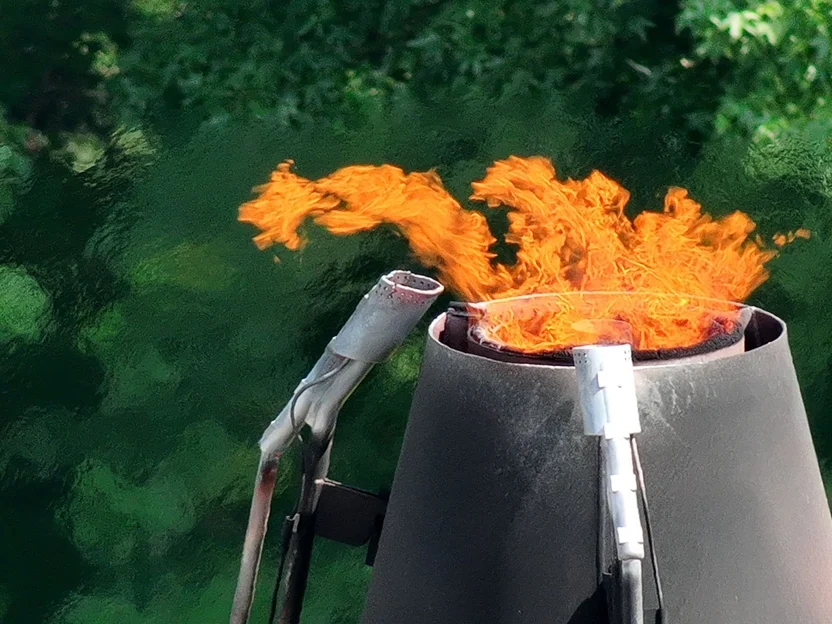

Inspección de instalaciones y antorchas industriales

Los drones permiten realizar inspecciones visuales y térmicas de instalaciones de producción, tanques o flare stacks sin exponer al personal a calor extremo o gases peligrosos.

Supervisión de perímetros y medio ambiente

Los sistemas también pueden detectar vehículos no autorizados, presencia de fauna o alteraciones del terreno causadas por fugas.

Beneficios del DJI Dock 3 para inspecciones industriales

Seguridad

Reduce la exposición de trabajadores a entornos peligrosos y elimina desplazamientos innecesarios.

Eficiencia

Las rutas automatizadas sustituyen patrullas manuales repetitivas.

Calidad de datos

Las inspecciones repetibles mejoran la consistencia de los datos y facilitan el análisis mediante inteligencia artificial.

Escalabilidad

El sistema permite ampliar la red de inspección desplegando múltiples estaciones DJI Dock.

El futuro de las operaciones BVLOS en energía

Las compañías energéticas están avanzando hacia operaciones BVLOS (Beyond Visual Line of Sight) que permiten controlar drones desde centros de operación remotos.

Este modelo elimina la necesidad de pilotos en campo y permite supervisar infraestructuras, lanzar misiones y responder a incidentes desde centros de control.

Además, la gestión de múltiples estaciones DJI Dock 3 desde un único operador permitirá ampliar significativamente la cobertura de inspección.

A largo plazo, la integración de los datos generados por drones en sistemas de digital twin y gestión de activos permitirá alcanzar un nuevo nivel de monitorización en tiempo casi real.

Fuente original:
DJI Enterprise Insights — Important Takeaways from Automating Oil & Gas Inspections with DJI Dock.
